产品型号:WE14
所属分类:工程用回转减速机
访问人数:370
发布日期:2022-02-18
产品简介:工程用回转减速机主要用于工程机械、园林机械、建筑机械、游乐场、交通运输等行业,可用于高空作业车、随车起重机、液压平板车、机器人等产品上。它拥有较强的倾覆力矩及轴向力,可应对恶劣工况,该装置拥有体积小、安装维护方便,密封性能好的优势。
了解更多
工程用回转减速机主要用于工程机械、园林机械、建筑机械、游乐场、交通运输等行业,可用于高空作业车、随车起重机、液压平板车、机器人等产品上。它拥有较强的倾覆力矩及轴向力,可应对恶劣工况,该装置拥有体积小、安装维护方便,密封性能好的优势。
传动方式:蜗轮蜗杆传动
密封方式:密封条密封
减速比:86:1

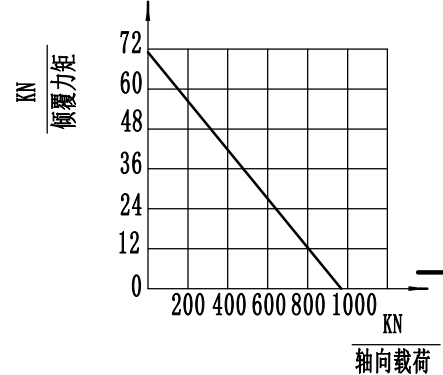

倾翻力矩:71.2kN.m(max)
轴向载荷:960kN
精度等级:≤0.1°
蜗杆输入端:6B花键孔,φ25带平键
回转减速器性能参数表 | ||
项目 | 单位 | |
输出转速(断续) | rpm | 1.4 |
额定输出转矩 | N.m | 8729 |
倾覆力矩(MAX) | KN.m | 71.2 |
保持力矩 | KN.m | 48 |
轴向载荷(MAX) | KN | 960 |
径向载荷(MAX) | 360 | |
减速比 | 86:1 | |
精度等级 | ≤0.13 |
液压马达性能参数 | ||
压力 | 12.1 | |
流量 | L/min | 23 |
|

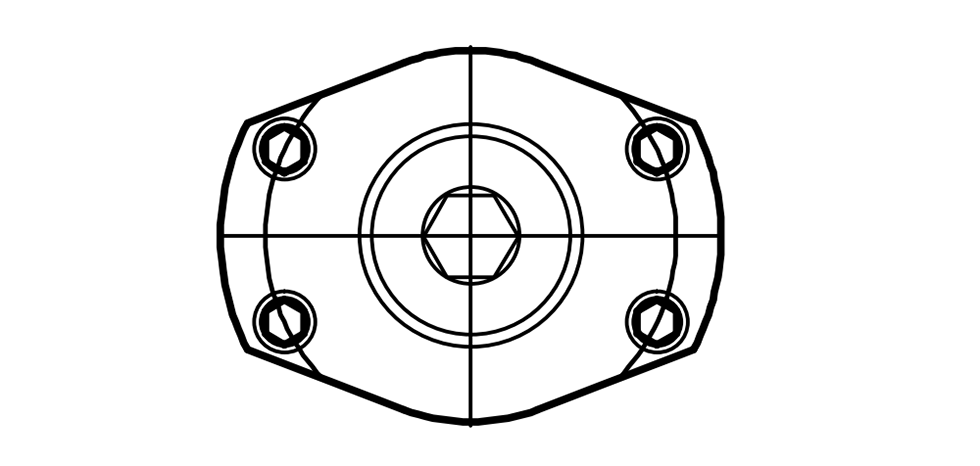

A向视图

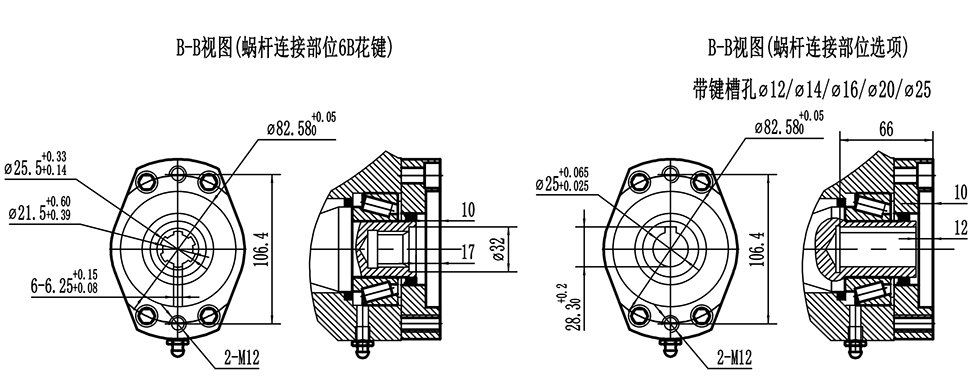

B-B视图
